Ultraschall-Wassertiefen-Messgerät UWT 275 für Aquaplaning-Versuche

Zur Durchführung von Aquaplaning-Versuchen während der Reifentest werden auf Testgeländen definierte Wasserflächen ausgebracht, auf denen anschließend die eigentlichen Fahrversuche stattfinden. Um unterschiedliche Versuchsreihen untereinander vergleichbar zu machen, ist es erforderlich, alle variablen Parameter, die das Messergebnis beeinflussen, zu registrieren.

Ein wichtiges Kriterium zum Vergleich unterschiedlicher Messreihen ist die für den jeweiligen Versuch aufgebrachte Wassertiefe. Zur Messung der aktuellen Wassertiefe wurde das Ultraschall-Wassertiefen-Messgerät UWT 275 entwickelt, welches in seiner neuesten Generation zusätzlich per GPS die Postition der Messung aufzeichnet sowie dieses bei google earth sichtbar darstellt.

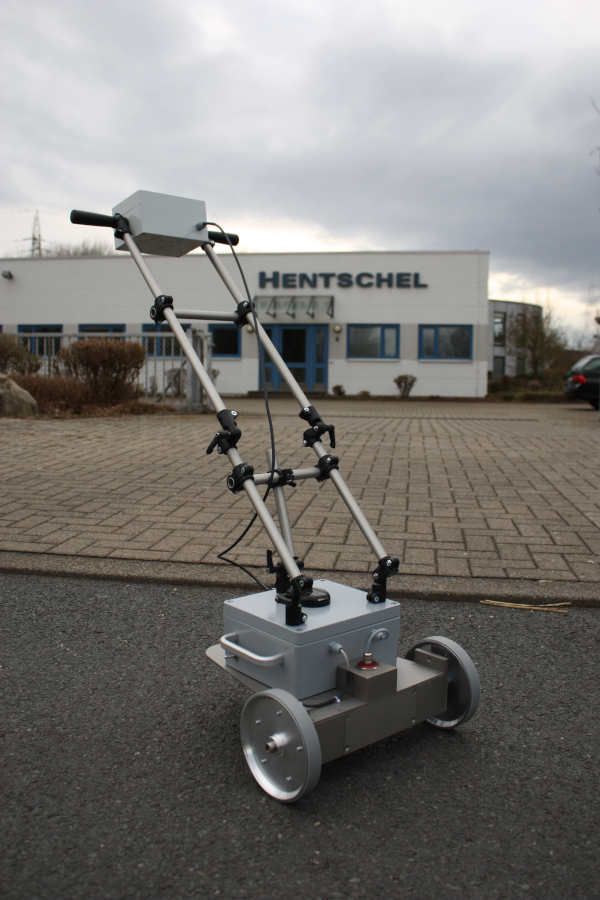

Es handelt sich um ein dreirädriges Schiebefahrzeug mit 300 mm Radstand. Der Ultraschall-Messkopf, die Verarbeitungselektronik und der Akku mit einer Laufzeit von 6-7 Stunden sind in einem Aluminium-Druckgussgehäuse auf dem Wagen untergebracht. Die Erfassungs- und Auswertungselektronik befindet sich in einem Kunststoffgehäuse am oberen Ende der Schubstange und dient gleichzeitig als Schubgriff.



Technische Daten

  • 1/10 mm Auflösung
  • 15 Mittelungen je Messwert
  • Speichertiefe 512 KB * 16 Bit - max. Wegstrecke, die vermessen werden kann 52428,8 m
  • Radumfang 500 mm
  • Impulse alle 100 mm (5 Geber auf dem Umfang verteilt)
  • Baudrate zwischen UAS und CPU 9600 Baud
  • Baudrate zwischen CPU und Auswerterechner 115200 Baud



Produktbilder







Auf einen Blick

  • Erfassung Wassertiefe
  • Aqua-Planing
  • GPS-Positionsbestimmung
  • Integration von Google earth

Downloads

Schlagworte

Aquaplaning-Versuche Wassertiefe Vergleichbarkeit von Messreihen Ultraschall
